- 使用上のご注意 ※本製品は精密電子機器です。お取り扱いにはご注意ください。

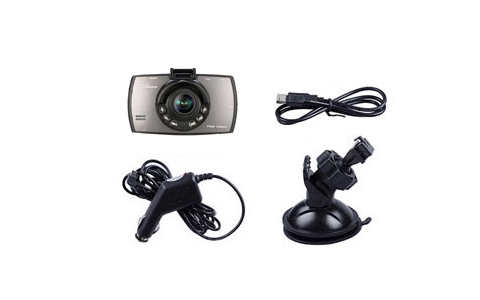

- 付属品をお確かめください
１、本体 ２、シガーライター電源変換アダプター ３、車載マウンタ ４、USBケーブル ５、説明書（英文） - 別売品のご案内 １、microSDHCメモリーカード
- EL-DR-Rシリーズドライブレコーダーの主な特長
- 電源について
- 車用
- 家庭用
- 内蔵電池
- 内蔵電池の充電について

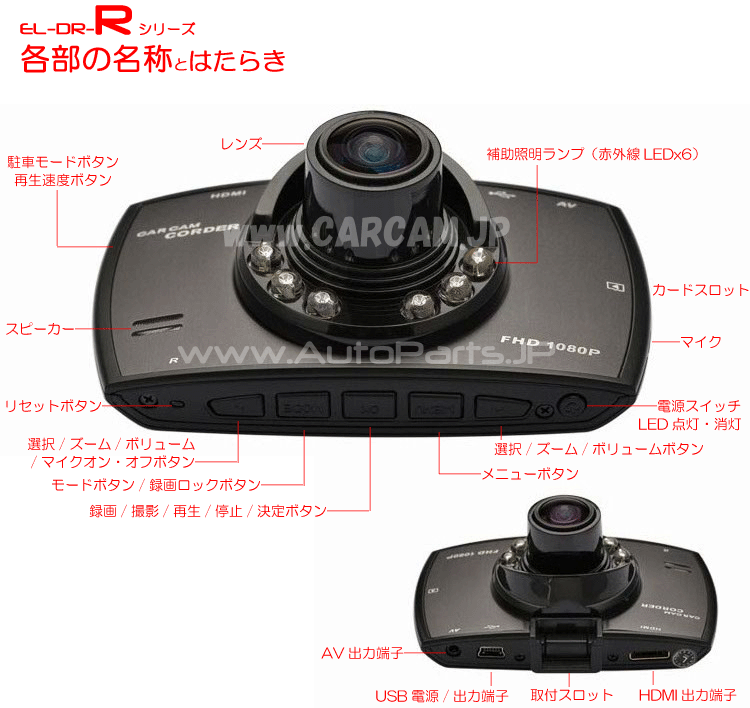

- 各部の名称とはたらき
①AV出力端子 ②USB電源/出力端子 ③取付スロット ④HDMI出力端子
⑤リセットボタン ⑥選択ボタン（Down）/ズームボタン（-）/マイクオン・オフボタン ⑦モードボタン/録画ロックボタン ⑧録画/撮影/再生/停止/決定ボタン ⑨メニューボタン ⑩選択ボタン（Up）/ズームボタン（+） ⑪電源ボタン/補助照明LED点灯・消灯ボタン

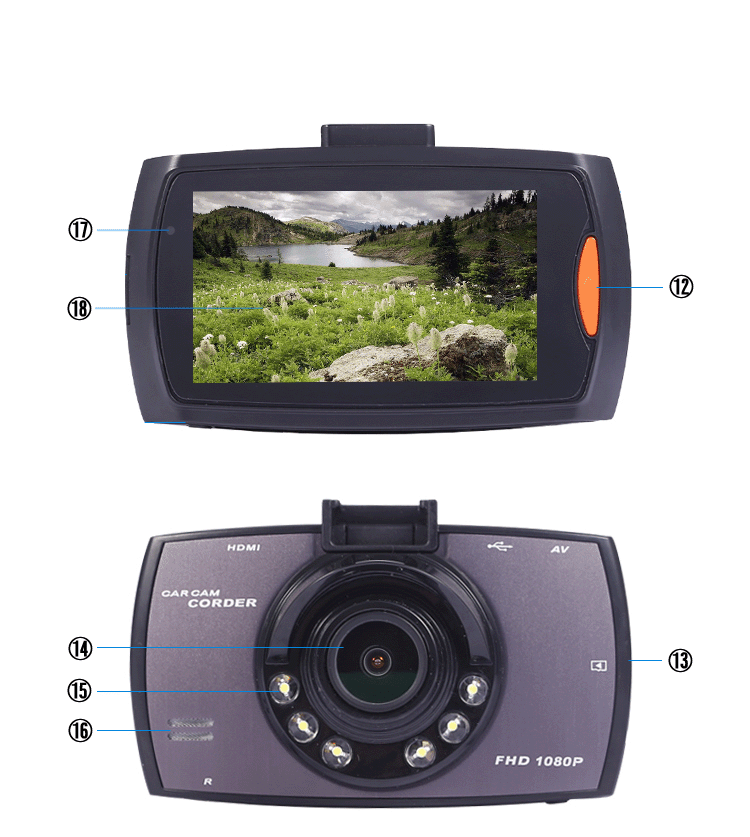

⑫駐車モードボタン ⑬microSDカードスロット ⑭レンズ ⑮赤外線LEDランプ ⑯内蔵スピーカー/マイク ⑰録画ランプ（青）/充電ランプ（赤） ⑱ディスプレイ
- 液晶モニターの表示 液晶モニターの画面表示は、本機の操作状態を示しています。
- 動画撮影モード
- 静止画撮影モード
- 再生モード
- メニューおよび初期設定一覧 メニュー一覧の設定内容について、出荷時には太文字の内容に設定されています。
※本製品の取り付けには視界の妨げになったり、走行中に不意に製品が落下したりなど運転の支障がないように十分ご注意ください。
※自動車走行時には危険ですので本製品を操作や調整などを行わないでください。また運転者は走行中に画面を注視しないでください。
※キングストン製純正品・メーカー永久保証付き・相性検証済み
※海外から流入のニセモノメモリーカード及び「偽容量」の本物カードも使用可能ですが、画面が固まったり(フリーズ)、不安定になる場合がありますので、ご注意ください。
２、メモリーカードリーダー
３、家庭用電源AC/DCアダプター
４、ヒューズボックス常時電源変換アダプター（12v/24v ―＞ 5v）
５、３連+USBシガーソケット
６、６ヶ月延長保証
※取扱説明書・本体添付ラベルなどの注意書きに従った正常な使用状態で故障した場合には、本保証書の記載内容に基づき、無料修理または、弊社の判断により同等品へ交換いたします。
①動画撮影モード ②駐車監視モード ③上書式録画（3分間で分割） ④補助照明LED点灯・消灯 ⑤モーション検知機能オン ⑥マイクオン・オフ ⑦日付 ⑧時刻 ⑨メモリーカード ⑩Ｇセンサー ⑪露出補正 ⑫動画解像度 ⑬電池残量/充電中 ⑭録画時間 ⑮録画ロック保護中 ⑯録画中（点滅）

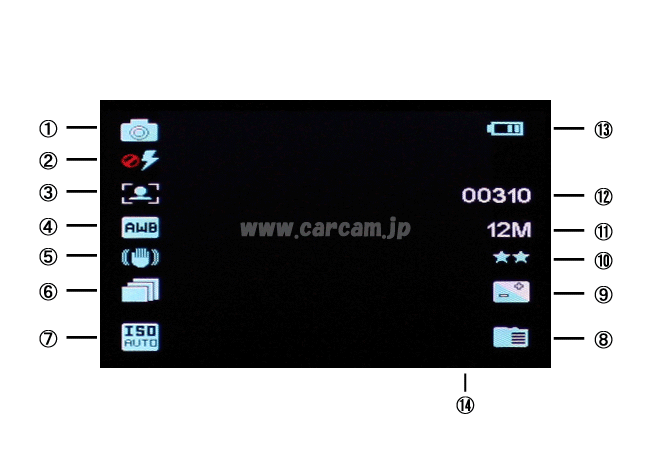

①静止画撮影モード ②補助照明LED点灯・消灯 ③顔検出 ④ホワイトバランス ⑤手ブレ補正 ⑥連写 ⑦ISO感度 ⑧メモリーカード ⑨露出補正 ⑩画質設定 ⑪解像度 ⑫記録可能枚数 ⑬電池残量/充電中 ⑭セルフタイマーモード

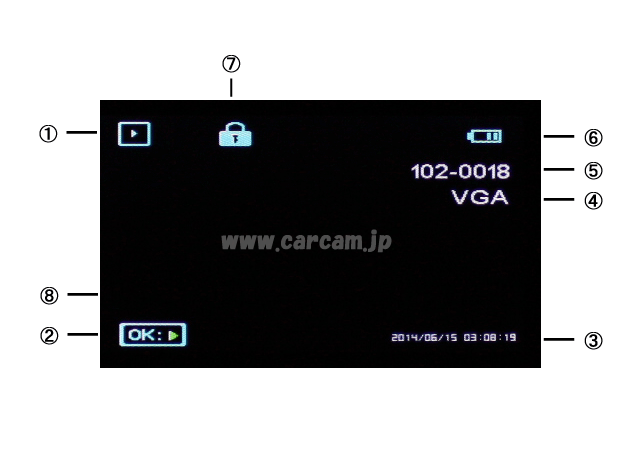

①再生モード ②再生・一時停止 ③ファイルの日付時刻 ④解像度 ⑤ファイル番号 ⑥電池残量/充電中 ⑦ロック保護中 ⑧音声ボリューム
| サブメニュー項目 | 設定内容 | 意味 |
| 動画記録設定 | ||
| Resolution 解像度 | 1080FHD 1920x1080 | 動画解像度をフルHD1920x1080に設定する |
| 1080P 1440x1080 | 動画解像度を1440x1080に設定する | |
| 720P 1280x720 | 動画解像度を1280x720に設定する | |
| WVGA 848x480 | 動画解像度を848x480に設定する | |
| VGA 640x480 | 動画解像度を640x480に設定する | |
| QVGA 320x240 | 動画解像度を320x240に設定する | |
| Loop recording ループ録画 | Off／オフ | 動画を分割しない |
| 3 Minute／3分 | 動画を3分ごとに分割する | |
| 5 Minutes／5分 | 動画を5分ごとに分割する | |
| 10 Minutes／10分 | 動画を10分ごとに分割する | |
| Exposure 露出補正 | +2.0 | +2.0 |
| +5/3～+1/3 | 1/3段 | |
| +0.0 | +0.0 | |
| -1/3～-5/3 | 1/3段 | |
| -2.0 | -2.0 | |
| Motion detect モーション検出 | Off／オフ | 動体検出機能オフ |
| On／オン | 動体検出機能オン | |
| Record Audio 録画な音声 | Off／オフ | 音声記録しない |
| On／オン | 音声記録する | |
| Date stamp 日付表示 | Off／オフ | 録画映像に日付と時刻を入れない |
| On／オン | 録画映像に日付と時刻を入れる | |
| Ｇ-Sensor 衝撃センサー感度 | Off／オフ | オフ |
| Low／低い | 低 | |
| Medium／ミディアム | 中 | |
| High／高い | 高 | |
| Auto Power Off オートパワーオフ | Off／オフ | オフ |
| 1 Minute／1分間 | 1分間以上使用していない場合は電源を自動的に切る | |
| 3 Minute／3分間 | 3分間以上使用していない場合は電源を自動的に切る | |
| Beep Sound 電子音 | Off／オフ | 操作音切 |
| On／オン | 操作音オン | |
| Lamp Setting ランプの設定 （補助照明LED） | Off／オフ | 点灯しない |
| On／オン | 点灯 | |
| Back Light バックライト （省電力モード） | Off／オフ | オフ |
| 1 Minute／1分間 | 1分間後ディスプレイの電源を自動的に切る（任意のボタンを押すと再表示） | |
| 2 Minute／2分間 | 2分間後ディスプレイの電源を自動的に切る | |
| 3 Minute／3分間 | 3分間後ディスプレイの電源を自動的に切る | |
| 5 Minute／5分間 | 5分間後ディスプレイの電源を自動的に切る | |
- 駐車監視モード（監視カメラ）の使用方法
電源入れ
録画（一時）停止
駐車ボタンを押して
駐車監視モードに切替
電源切れ
（3秒以上長押し）
衝撃・振動が検知された場合は
録画開始。約20秒後自動停止。
- ドライブレコーダー（ビデオカメラ・監視カメラ）としての使用方法
- シガーライター接続ケーブルをご使用の場合 （自動録画／略）
- 内蔵電池をご使用の場合
電源入れ
重要画面ロック保護
録画（一時）停止
電源切れ
（3秒以上長押し） - 家庭用電源AC-DC変換アダプターをご使用の場合 （自動録画／略）
- デジカメとして（静止画撮影）の使用方法
-
電源入れ
静止画撮影モードに切替
撮影
電源切れ
（3秒以上長押し）
-
- 動画・静止画の再生方法
- ドラレコ本体での再生方法
電源入れ
再生モードに切替
動画/写真を選択
再生開始
再生一時停止 - パソコンでの再生方法 ①録画内容をパソコンに移動する

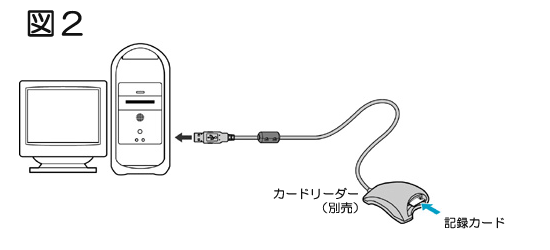

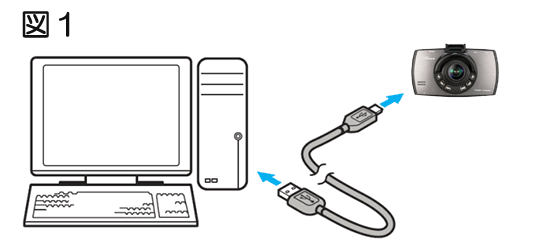

パソコンへ録画を移動する方法は、USB ケーブルでパソコンと接続して行う方法（図１）と、カードリーダを使用する方法（図２）があります。
②WMP／KMPlayerなどで録画ファイルを再生する
- 補助照明LEDの使用方法 電源を入れた後、電源スイッチを押すと、LEDが点灯します。再度押すと、消灯します。不可視タイプLEDのため、点灯しても人間の目に見えないです。
